Proteus

Моделирование электронных схем и микропроцессоров

Proteus — популярная программа для схемотехнического моделирования, ориентированная на инженеров и студентов-электронщиков.

Приложение версии 8.5 позволяет создавать печатные платы с использованием почти 800 микропроцессоров и запускать их реальную работу прямо из схематического представления. В состав входит поддержка проектирования и симуляции плат Arduino.

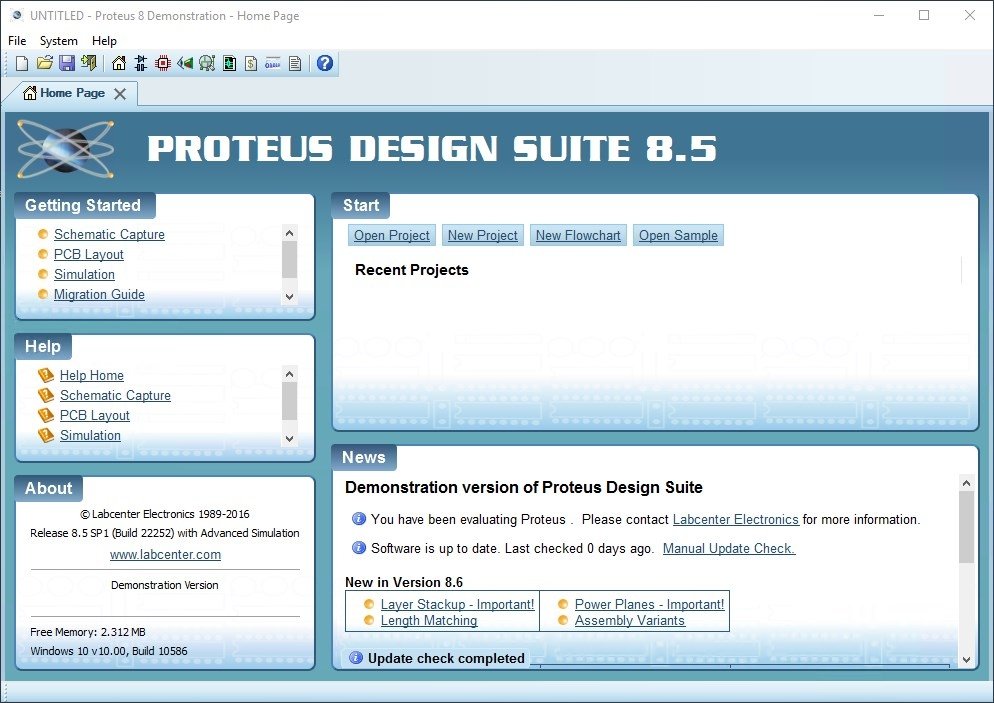

Основные модули Proteus Design Suite

Работа программы строится на двух ключевых инструментах.

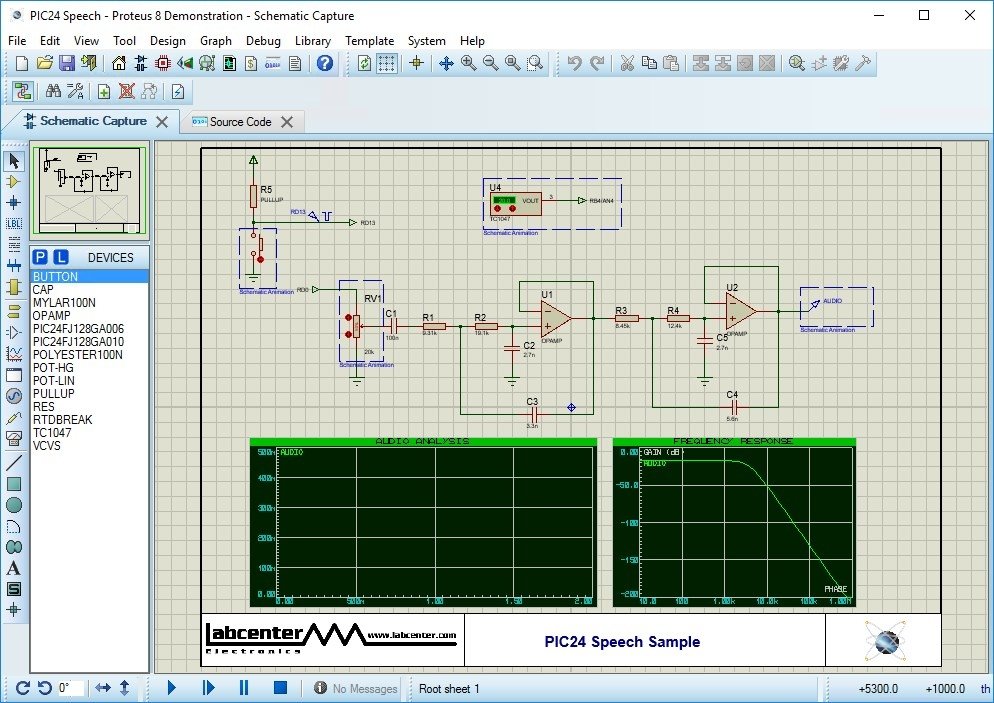

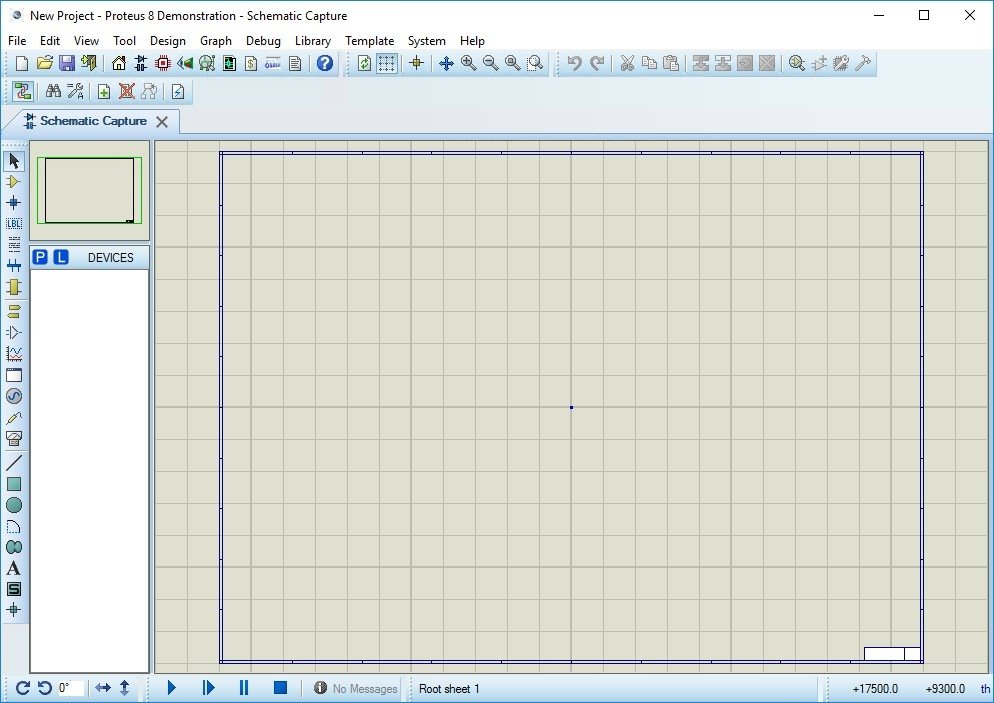

• ISIS — интеллектуальная система ввода схем, предназначенная для разработки электрических цепей с резисторами, конденсаторами, источниками питания и микропроцессорами.

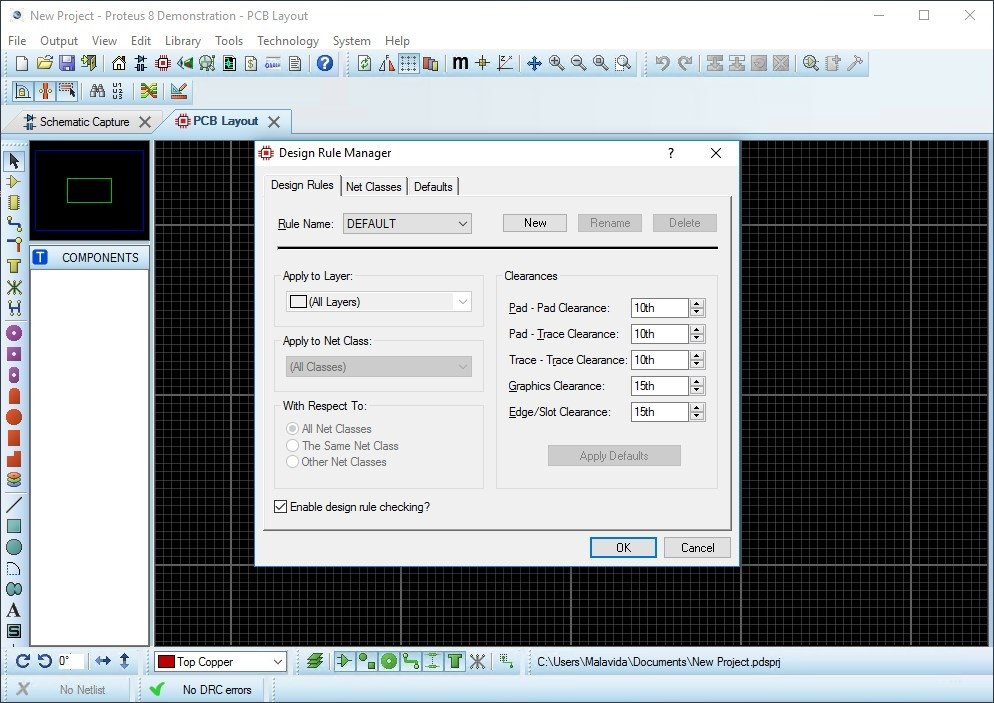

• ARES — программное обеспечение для трассировки и редактирования, используемое при создании печатных плат с функциями размещения и соединения компонентов.

Отдельные приложения ISIS и ARES недоступны. Для полной функциональности требуется полная версия Proteus, пробная редакция которой размещена на сайте Labcenter Electronics.

Дополнительно поставляются модули VSM, обеспечивающие моделирование интегральных схем в реальном времени внутри ISIS, и Electra, выполняющий автоматическую трассировку компонентов на плате для поиска оптимальных соединений.

Сравнение Proteus и Multisim

При выборе между программами учитывают тип моделирования. Multisim предпочтителен для аналоговых и цифровых цепей. Proteus лучше подходит для работы с микропроцессорами благодаря обширным библиотекам моделей.

Изменения в последней версии

• Добавлен веб-поиск по библиотеке и автозаполнение путей.
• Улучшена структура панелей.

Требования и дополнительная информация

• Пробная версия содержит ограничения по функциональности.
